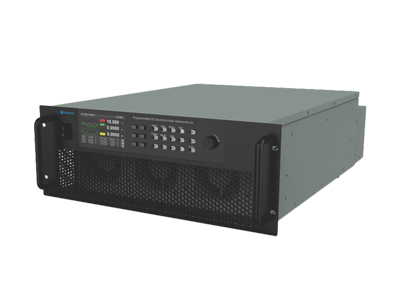

81000-600系列大功率直流可编程电子负载

81000系列大功率直流可编程电子负载，具有功率密度高、带载范围广、动态响应快、测试功能丰富、可靠性高等优点。主要是供伺服器电源、A/D电源供应器、功率电子元件、动力电池、铅蓄电池、超级电容、直流充电桩、车载充电机及一些电力电子元件等产品测试应用。

81000系列600V电压规格，功率范围由6kW至60kW，单台负载的最大电流可达2400A。通过并机，最大功率可扩展至600kW。

SEQ功能允许设置每一单步的带载模式和斜率。Auto功能独有的智能开启方法可以显著提高测试效率。DCR功能依据直流内阻测试法测量电池内阻。Discharge功能用于对电池进行放电，支持多重放电条件。Timing功能用于测量时间，范围由100us至86400s。

智能风扇控制算法，能有效保护负载，提高测试精度，同时降低噪音，提升用户的使用舒适度。OVP、OCP、OPP、LVP等保护功能，全方面保护负载，大幅提高产品可靠性，是工程测试及自动测试系统整合值得信赖的产品。

高功率密度与瞬时功率加倍

81000系列可编程电子负载搭载了高性能控制处理器（168MHz），有最佳的速度与控制性能。超高功率密度（6kW@4U）可省下许多空间，超高电压精度（0.025%+0.025%F.S.）与电流精度（0.05%+0.05%F.S.）可确保测量准确性。

瞬时功率加倍可在短时间内以超过2倍额定功率能力带载。此功能的应用大大增加了产品的适应性。满足同等功率电源的瞬间过功率测试需求。

基本带载模式

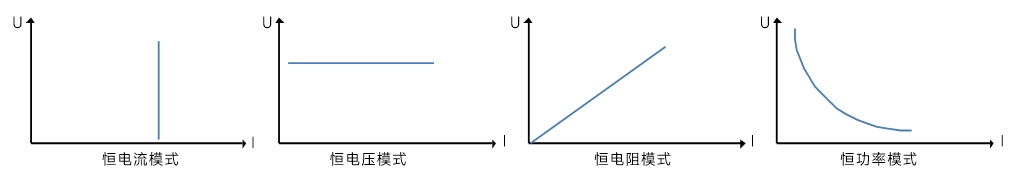

81000系列电子负载具有恒电流、恒电压、恒电阻与恒功率4种基本带载模式，可满足广泛的测试需求。例如，恒电流与恒电阻可测量待测物在不同的负载情况下，输出电压是否维持稳定输出。对于充电器或充电桩，恒电压模式可以改变待测物的输出电压，以检测输出电流是否正确。恒功率模式则是模拟电子设备拉载行为的最佳选择之一。

动态带载模式

超快的电流环路响应，能够实现高达50kHz的电流动态拉载测试。可广泛应用于不同类型的开关电源AC-DC、DC-DC的瞬态响应测试，以及瞬间高斜率大电流耐受性测试。

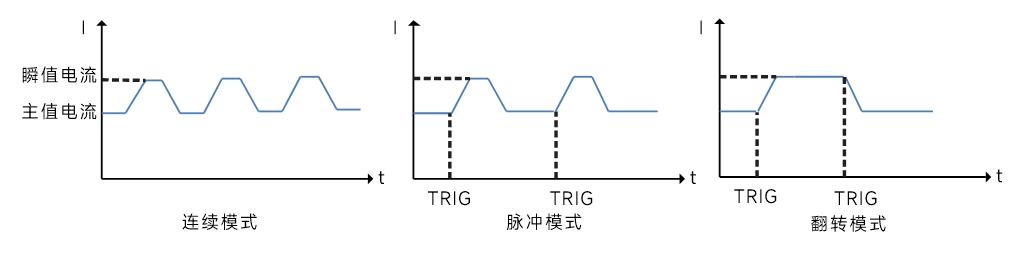

动态电流（CCD）可设置参数包括：运行模式、主值电流、主值脉宽、瞬值电流、瞬值脉宽、上升斜率与下降斜率。运行模式有连续、脉冲与翻转。

电池放电测试

对于电池放电测试，81000系列提供了三种放电模式：恒电流、恒电阻和恒功率模式。通过设定截止电压、截止电量（0～999999Ah）与截止时间（0～360000s），让电子负载能正确地停止带载，确保电池不会因过度放电而损坏。除此之外，在测量方面，可测量电池的放电电量（Ah、Wh）和放电时间。

主/从并机

81000系列具有主/从并机模式，当负载功率需求增加时，所有同电压规格的型号，均可通过主从并联的方式达到所需的电流及功率。在主从并机模式下，所有设定成主/从控制的电子负载形同一个单一的负载，使用者仅需在主负载上编程电流，主负载会自动计算并将电流按比例分配至其它从负载，如此可简化使用者的操作步骤。

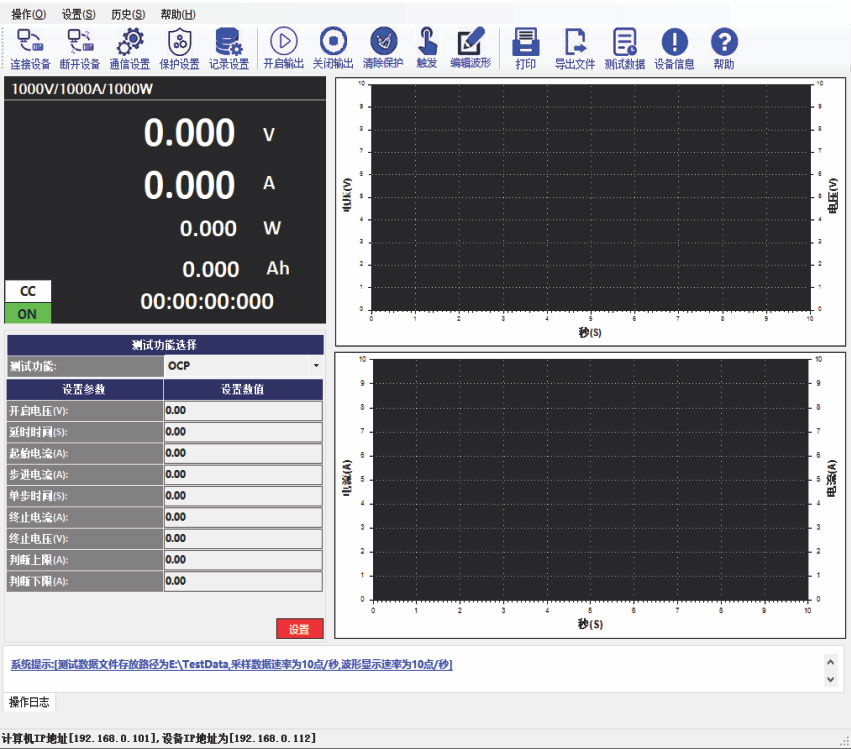

图形化上位机

81000系列具有主/从并机模式，当负载功率需求增加时，所有同电压规格的型号，均可通过主从并联的方式达到所需的电流及功率。在主从并机模式下，所有设定成主/从控制的电子负载形同一个单一的负载，使用者仅需在主负载上编程电流，主负载会自动计算并将电流按比例分配至其它从负载，如此可简化使用者的操作步骤。

81402-600-420大功率可编程直流电子负载规格参数:
