5V系列电芯充放电测试系统

　　多通道高精度电池模拟器/双向直流电源(主机插配电芯模拟板卡)可满足BMS电池管理系统、PCM电池保护板电池模拟与测试以及电芯的充放电测试、电池组均衡。模拟器主机标准19英寸2U高度设计，方便测试系统集成或桌面电源使用，通道间相互隔离，方便多通道串联使用，具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗。

　　电芯充放电测试设备/电池模拟器特点：

　　电压范围：0~6V

　　电流范围：0~1A/0~3A/-1~1A/-3~3A/-5~5A

　　电压精度 (Max) ：±(0.1mV+5ppm/°C)

　　电流回读最高分辨率为100nA，准确测量暗电流

　　通道相互隔离，输出/测试互不干扰

　　满配18通道(6V1A/6V3A)、8通道(6V5A)，支持通道串联，多台级联

　　触屏主机，节约设备空间，方便桌面使用与系统集成

　　触屏主机标配LAN通讯接口，无需额外购买通讯接口

　　电芯充放电测试设备/电池模拟器功能：

　　标准宽度设计，通道相互隔离，支持通道串联，多台级联

　　模拟器采用标准19英寸2U高度设计，触屏主机即可桌面电源使用，也可在标准测试机柜集成测试系统，通道间相互隔离，测试、输出互不影响，支持通道串联模拟多串电芯电池组，支持多台模拟器级联组建更大电池矩阵。

　　四线制接法， 消除远端测量引线电阻

　　采用四线制接法，即两线用千输出电压，另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

　　电池模拟特性功能， 充放电测试

　　适用于对各类电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项各项测试，一台仪器实现多种用途，精简测试设备，优化测试流程。

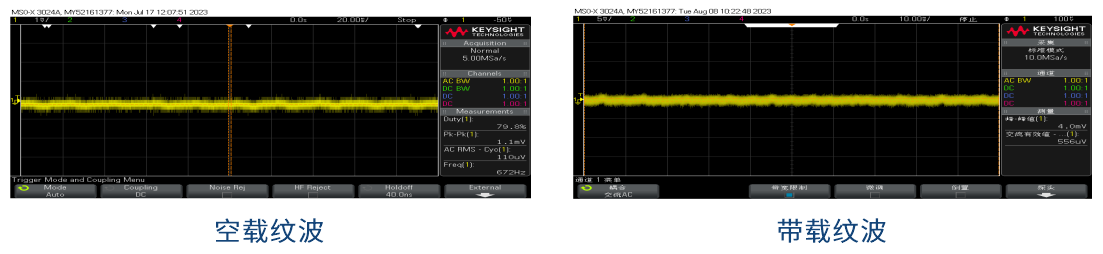

　　输出纹波噪音小，输出更稳定，测试更准确

　　线性电源设计，电压纹波噪音小，输出更稳定，响应时间≤500us，测试更准确可靠。

　　准确测试小电流、 暗电流

　　其电流回读最高分辨率为100nA，基本电流准确度为0.1%，提供电池产品休眠模式小电流所需精度。

　　为充电器测试模拟放电电池

　　模拟器可以连续灌电流就像电子负载一样，这允许这些电源模拟可充电电池的放电，用于测试电池充电器或电池充电器控制电路的性能。

　　丰富的仪器设备通讯接口

　　触屏版模拟器主机标配LAN、RS232通讯端口(无显示屏版本只有CAN通讯)，选配GPIB、CAN通讯端口。

　　18通道电芯充放电测试设备/电池模拟器可选主机：

　　18通道电芯充放电测试设备/电池模拟器可选电芯模拟板卡：

　　8通道电芯充放电测试设备/电池模拟器可选主机：

　　8通道电芯充放电测试设备/电池模拟器可选电芯模拟板卡：
