电压范围：0~100V/0~150V | 能量回馈设计，回馈效率89%（Max） |
电流范围：0~30A/0~60A/0~100A/0~200A | 支持通道并联，满足倍率及更大电流测试 |
电压/电流精度：0.05%F.S | 专业测试软件，提供电池资料库管理功能 |
标准机柜宽度，便于系统集成 | 标配LAN通讯接口，无需额外购买通讯接卡 |
66700系列回馈型多通道充放电测试设备特点：

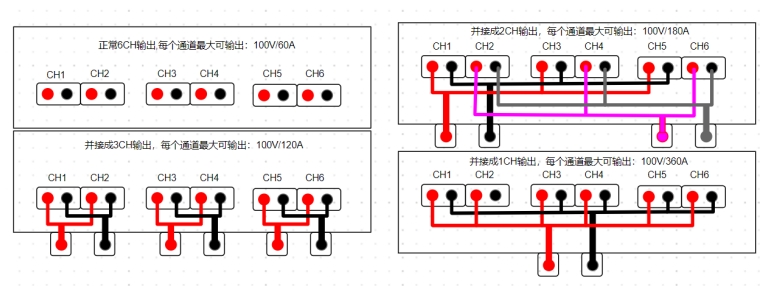

1.支持多通道输出自由组合和主从并机
单机支持1、2、3、6 通道输出自由组合和主从并机，支持10台同型号的电源进行并机操作，以便用户实现更大功率扩展。并机操作时，主机自动合并显示参数，从机自动复制主机的设定参数，实现自动均流。
2.电池特性模拟
真实电池模拟，自动切换充放电状态，适用于对电池组进行充、放电试验，也可以模拟电池组充放电特性协助进行其他需要真实电池组联机的各项测试。
3.标准宽度设计，通道相互隔离，支持通道并联

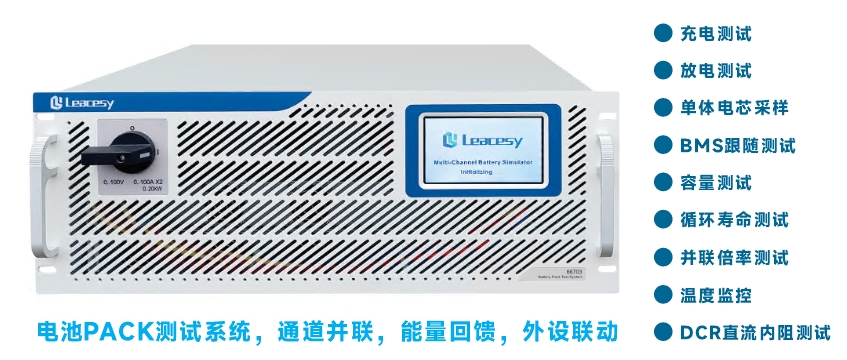

电源采用标准19英寸4U高度设计，触屏主机可当桌面电源使用，也可在标准测试机柜集成电池组充放电/老化测试系统，通道间相互隔离，支持通道通道并联满足大电流或倍率测试。
4.可选辅助通道实时监控电芯状态，支持多种设备联动
选购温度与电压采集辅助通道模块，实时监控每节电芯状态，支持BMS保护板、恒温恒湿箱、均衡设备、EOL设备等联动集成。

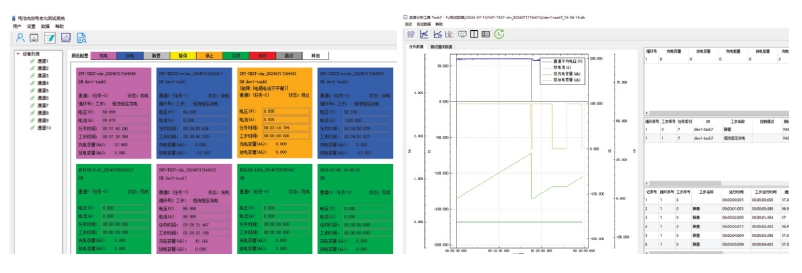

5.强大上位机软件，提供快捷的参数设定
除了基础的工步编辑、条件设定、实时充放电曲线、数据显示样式等，也支持DBC一键导入，支持自定义BMS数值作为控制/保护参数，并支持条码启动并绑定测试数据，方便用户准确归类电池，并提供详细的电池资料库管理功能，将电池基本信息和充放电测试数据关联，方便用户资料系统查询和管理。
66701 | 66702 | 66703 | 66704 | 66705 | 66706 | 66707 | 66708 | |||
额定功率 | 20KW | 25KW | ||||||||
额定输出电压 | 100VDC | 150VDC | ||||||||
额定输出电流 | -30A～+30A*8CH | -60A～+60A*4CH | -100A～+100A*2CH | -200A～+200A*1CH | -30A～+30A*8CH | -60A～+60A*4CH | -100A～+100A*2CH | -200A～+200A*1CH | ||
尺寸mm（W*D*H） | 444*571*176 | |||||||||
交 流 输 入 | 输入方式 | 三相四线 | ||||||||
电压 | 380V±10% | |||||||||
频率 | 50Hz±3Hz | |||||||||
功率因数 | ≥0.99 | |||||||||
总电流谐波 | ≤4% | |||||||||
交 流 回 馈 特 性 | 输出方式 | 三相四线 | ||||||||
电压 | 380V±10% | |||||||||
频率 | 47.5Hz～52.5Hz（允许电网频率） | |||||||||
功率因数 | ≥0.99 | |||||||||
回馈效率(Max.) | 89% | |||||||||
回馈功率(Max.) | 17.8KW | |||||||||
电 池 端 直 流 电 压 电 流 特 性 | 电压精度 | ≤0.05%F.S | ||||||||
电流精度 | ≤0.05%F.S | |||||||||
显示电压精度 | ≤0.05%F.S | |||||||||
显示电流精度 | ≤0.05%F.S | |||||||||
电流启动响应时间 | ＜10ms (10%~90%) | |||||||||
充放电切换时间 | ＜20ms(-90%~90%) | |||||||||
最低放电值 | 5V,10mA | |||||||||
输出电压分辨率 | 0.1mV | |||||||||
输出电流分辨率 | 0.1mA | |||||||||
电压负载效应 | ≤0.05%Umax | |||||||||
电流负载效应 | ≤0.05%Imax | |||||||||
辅助温度采集 (选配) | 测量范围-40~125℃ | |||||||||
精度±1℃ | ||||||||||
分辨率0.1℃ | ||||||||||
电压温漂 | 0.03%设定值 | |||||||||
电流温漂 | 0.03%设定值 | |||||||||
效率 | ≥90%（充电），≥89%（回馈） | |||||||||
通讯接口 | 以太网（标配）、RS485（选配）CAN（选配） | |||||||||
安 全 特 性 | 绝缘电阻 | ≥20MΩ | ||||||||
耐压性能 | 2000VDC | |||||||||
接地电阻 | ≤100mΩ | |||||||||
保护功能 | 缺相、过热、过压、限压、恒功率、过流、短路、超载 | |||||||||
噪 声 | ≤55dB | |||||||||
防护等级 | IP21 | |||||||||
工 作 环 境 | 环境温度 | -20℃～45℃ | ||||||||
环境湿度 | 10%～90%(无凝露) | |||||||||
海拔高度 | ≤2000m | |||||||||
冷却方式 | 强制风冷 | |||||||||
保护 | 支持掉电数据保护，停机恢复后后数据文件自动续接测试 | |||||||||
系统自带保护功能，同时支持用户自行设定安全保护条件，包括电压上下限，电流上下限和温度上下限 | ||||||||||
数据展现 | 循环列表 | 有循环序号，充放电容量，充放电效率，充放电能量，充放电平均电压等 | ||||||||
过程列表 | 有过程序号，工作模式，过程时间，容量，能量，中值电压，终止电压，终止电流等 | |||||||||
明细列表 | 有记录序号，系统时间，累计时间，电压，电流，能量，功率等 | |||||||||
数据导出 | 导出程csv，excel表格，TXT格式，图形文件，用户可以有选择地展示各种充放电数据曲线等 | |||||||||
曲线种类 | X坐标：总时间，充放电容量，循环次数 Y坐标：总电压，电流，容量，单体温度，充放电终了容量和电压 | |||||||||
软件保护 | 掉电数据保护，来电自动续接，过压过放保护，过流欠流保护，容量保护，过温保护，电流波动异常保护，电压波动异常保护 | |||||||||
硬件保护 | 电池接反保护，断电保护，开路保护，短路保护，过流保护，过压保护，过温保护 | |||||||||
报警功能 | 硬件具备紧急情况下切断开关，断电后自动关机，自动负载连接和断开功能，并产生相应的告警或者故障代码 | |||||||||
条码扫描 | 支持条码启动并绑定测试数据，方便用户准确归类电池，并提供详细的电池资料库管理功能，将电池基本信息和充放电测试数据关联，方便用户资料系统查询和管理 | |||||||||
第三方/辅助模块联动 | 自动恒温箱，自动化生产线等第三方设备集成控制 | |||||||||
软件定制化开发 | 用户界面，用户MES系统对接，用户数据上云等 | |||||||||
