6V/±1A/6W电芯模拟板卡

单向/双向/载源一体/模拟电芯

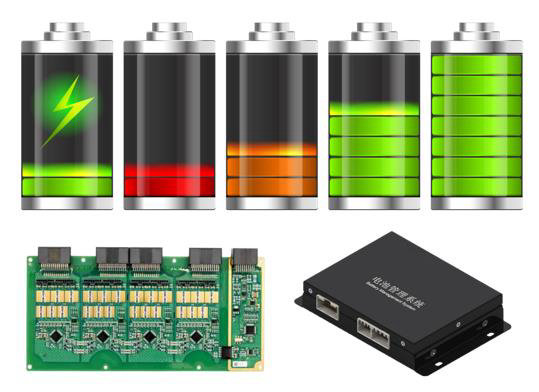

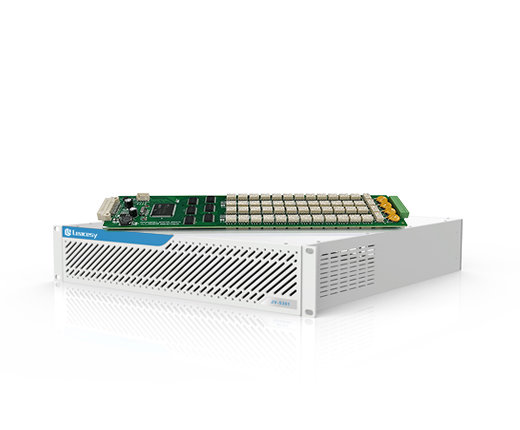

电池模拟板卡可满足BMS电池管理系统、PCM电池保护板电池模拟与测试。模拟器主机标准19英寸2U高度设计，方便测试系统集成或桌面电源使用，通道间相互隔离，方便多通道串联使用，具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗。

详情

电池模拟板卡可满足BMS电池管理系统、PCM电池保护板电池模拟与测试。模拟器主机标准19英寸2U高度设计，方便测试系统集成或桌面电源使用，通道间相互隔离，方便多通道串联使用，具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗。

电芯模拟板卡应用领域：

　　动力BMS、储能BMS、PCM保护板、超级电容CMS等电池管理系统测试等

　　电池模拟、充电器模拟、电池充放电、电池组均衡维护等

　　高精度双向电源应用、带电产品暗电流与静态功耗测试等

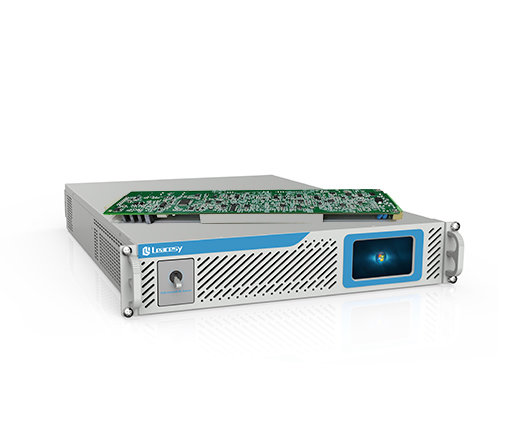

电芯模拟板卡适用主机：

主机型号	通道	屏幕	通讯	备注
66100	18电芯	触屏	LAN\RS232	插配电芯模拟板卡(Max.18)
66200	16电芯+8温度	触屏	LAN\RS232	插配电芯模拟板卡(Max.16)+温度模拟器板卡(Max.2)

电芯模拟板卡选型表：

板卡型号	电压	电流	功率	电压精度	象限
66101	0~6V	0~+1A	6W	±(0.01%+0.6mV)	单象限
66102	0~6V	0~+3A	15W	±(0.01%+0.6mV)	单象限
66103	0~6V	-1A~+1A	6W	±(0.01%+0.6mV)	双象限
66104	0~6V	-3A~+3A	15W	±(0.01%+0.6mV)	双象限
66105	0~6V	-1A~+1A	6W	±(0.005%+0.3mV)	双象限
66106	0~6V	-3A~+3A	15W	±(0.005%+0.3mV)	双象限
66107	0~6V	-3A~+3A	15W	±(0.002%+0.1mV)	双象限
66108	-6~+6V	-1A~+1A	6W	±(0.005%+0.3mV)	四象限

电芯模拟板卡技术规格表：

板卡型号	66101	66102	66103
电压	0～6V	0～6V	0～6V
电流	0~+1A	0~+3A	-1A~+1A
功率	6W	15W	6W
恒电压模式
电压设定量程	0～6V	0～6V	0～6V
电压设定分辨率	0.1mV	0.1mV	0.1mV
电压设定精度（23±5°）	±(0.01%+0.6mV)	±(0.01%+0.6mV)	±(0.01%+0.6mV)
电压回读量程	0～7.5V	0～7.5V	0～7.5V
电压回读分辨率	0.1mV	0.1mV	0.1mV
电压回读精度（23±5°）	±(0.01%+0.6mV)	±(0.01%+0.6mV)	±(0.01%+0.6mV)
电压温度系数（0~40°）	20ppm	20ppm	20ppm
恒电流模式
电流设定量程	0～1A	0～3A	0～1A / ±1A
电流设定分辨率	1mA	1mA	1mA
电流设定精度（23±5°）	±(0.02%+0.4mA)	±(0.02%+0.6mA)	±(0.02%+0.4mA)
电流A档回读范围	0～1.5A	0～3.5A	-1.5～1.5A
电流A档回读分辨率	0.1mA	0.1mA	0.1mA
电流A档回读精度（23±5°）	±(0.02%+0.4mA)	±(0.02%+0.6mA)	±(0.02%+0.4mA)
电流mA档回读范围	-1～5.5mA	-1～5.5mA	-5.5mA～5.5mA
电流mA档回读分辨率	0.1μA	0.1μA	0.1μA
电流mA档回读精度（23±5°）	±(0.02%+1μA)	±(0.02%+1μA)	±(0.02%+1μA)
电流温度系数（0~40°）	50ppm	50ppm	50ppm
电压纹波噪声	≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms)
动态特性
电压上升时间	2ms（10%~90%的变化时间，空载） 2ms（10%~90%的变化时间，满载）
电压下降时间	2ms（90%~10%的变化时间，空载） 3ms（90%~10%的变化时间，满载）
瞬间恢复时间	≤500μs	≤500μs	≤500μs

板卡型号	66104	66105	66106
电压	0～6V	0～6V	0～6V
电流	-3A~+3A	-1A~+1A	-3A~+3A
功率	15W	6W	15W
恒电压模式
电压设定量程	0～6V	0～6V	0～6V
电压设定分辨率	0.1mV	0.1mV	0.1mV
电压设定精度（23±5°）	±(0.01%+0.6mV)	±(0.005%+0.3mV)	±(0.005%+0.3mV)
电压回读量程	0～7.5V	0～7.5V	0～7.5V
电压回读分辨率	0.1mV	0.01mV	0.01mV
电压回读精度（23±5°）	±(0.01%+0.6mV)	±(0.005%+0.3mV)	±(0.005%+0.3mV)
电压温度系数（0~40°）	20ppm	10ppm	10ppm
恒电流模式
电流设定量程	0～3A / ±3A	0～1A / ±1A	0～3A / ±3A
电流设定分辨率	1mA	1mA	1mA
电流设定精度（23±5°）	±(0.02%+0.6mA)	±(0.02%+0.4mA)	±(0.02%+0.6mA)
电流A档回读范围	-3.5～3.5A	-1.5A～1.5A	-3.5A～3.5A
电流A档回读分辨率	0.1mA	0.1mA	0.1mA
电流A档回读精度（23±5°）	±(0.02%+0.6mA)	±(0.02%+0.4mA)	±(0.02%+0.6mA)
电流mA档回读范围	-5.5～5.5mA	-5.5～5.5mA	-5.5mA～5.5mA
电流mA档回读分辨率	0.1μA	0.1μA	0.1μA
电流mA档回读精度（23±5°）	±(0.02%+1μA)	±(0.02%+1μA)	±(0.02%+1μA)
电流温度系数（0~40°）	50ppm	30ppm	30ppm
电压纹波噪声	≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms)
动态特性
电压上升时间	2ms（10%~90%的变化时间，空载） 2ms（10%~90%的变化时间，满载）
电压下降时间	2ms（90%~10%的变化时间，空载） 3ms（90%~10%的变化时间，满载）
瞬间恢复时间	≤500μs	≤500μs	≤500μs

板卡型号	66107	66108	66109
电压	0～6V	-6～+6V	0～1V
电流	-3A~+3A	-1A~+1A	-1A~+1A
功率	15W	6W	1W
恒电压模式
电压设定量程	0～6V	-6～+6V	0～1V
电压设定分辨率	0.1mV	0.1mV	0.1mV
电压设定精度（23±5°）	±(0.002%+0.12mV)	±(0.005%+0.3mV)	±(0.005%+0.05mV)
电压回读量程	0～7.5V	-7.5～+7.5V	0～2.5V
电压回读分辨率	0.01mV	0.01mV	0.01mV
电压回读精度（23±5°）	±(0.002%+0.12mV)	±(0.005%+0.3mV)	±(0.005%+0.05mV)
电压温度系数（0~40°）	5ppm	10ppm	10ppm
恒电流模式
电流A档设定量程	0～3A / ±3A	0～1A / ±1A	0～1A / ±1A
电流A档设定分辨率	0.1mA	0.1mA	1mA
电流A档设定精度（23±5°）	±(0.01%+0.3mA)	±(0.01 %+0.1mA)	±(0.02%+0.4mA)
电流mA档设定量程	/	0～5mA / ±5mA	/
电流mA档设定分辨率	/	0.1μA	/
电流mA档设定精度（23±5°）	/	±(0.01%+0.5μA)	/
电流A档回读范围	-3.5A～3.5A	-1.5A～1.5A	-1.5～1.5A
电流A档回读分辨率	0.1mA	0.1mA	0.1mA
电流A档回读精度（23±5°）	±(0.01%+0.3mA)	±(0.01%+0.1mA)	±(0.02%+0.4mA)
电流mA档回读范围	-5.5mA～5.5mA	-5.5～5.5mA	-5.5～5.5mA
电流mA档回读分辨率	0.1μA	0.1μA	0.1μA
电流mA档回读精度（23±5°）	±(0.01%+0.5μA)	±(0.01%+0.5μA)	±(0.02%+1μA)
电流温度系数（0~40°）	20ppm	30ppm	30ppm
电压纹波噪声	≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms)
动态特性
电压上升时间	2ms（10%~90%的变化时间，空载） 2ms（10%~90%的变化时间，满载）
电压下降时间	2ms（90%~10%的变化时间，空载） 3ms（90%~10%的变化时间，满载）
瞬间恢复时间	≤500μs
