85000系列小功率电阻负载产生所需要模拟电阻值给到产品，并通过CAN通讯读取结果。灵活的设计架构支持主机配置不同规格板卡来实现测试需求，单张板卡最大支持4通道，整机最大支持15张板卡，以适应不同测试场景的需求，非常适合模拟阻性传感器和用作系统测试仿真。
可编程电阻模块特点：
- 电阻可选范围：0Ω（短路）~50MΩ
- 可选温度、负载、高压电阻板卡
- 支持24V DC供电、CAN通讯单独控制使用
- 快速动作，每秒支持500次电阻编程
- 控制电路与可编程电阻完全隔离
- 电阻最大功率：25W
- 电阻最大切换电流：1A
- 开关闭合时间：<1.1ms
- 开关释放时间：<0.4ms
- 开关寿命：低负荷>1亿次操作
- 开关寿命：满负荷>100万次操作
可编程电阻模块板卡规格参数
供电参数 | AC 220V | ||||
通讯接口 | CAN | ||||
尺寸规格 | 19”， 2U | ||||
板卡规格 | |||||
板卡型号 格 | 85001 | 85002 | 85003 | 85005 | 85006 |
板卡类型 | 温度电阻卡 | 温度电阻卡 | 温度电阻卡 | 负载电阻卡 | 绝缘电阻卡 （耐压1KV） |
电阻范围 | 0Ω～10MΩ | 100Ω～1MΩ | 1KΩ～1MΩ | 0Ω～1KΩ | 1KΩ～50MΩ |
步长 | 10Ω | 100Ω | 1KΩ | 1Ω | 1KΩ |
精度 | 0.1% | 0.1% | 0.1% | 1% | 0.1% |
通道/功率 | 4通道/0.25W | 4通道/0.25W | 4通道/0.25W | 2通道/25W | 2通道/1W |

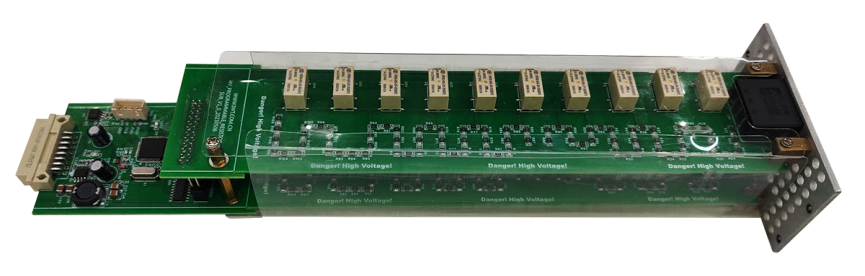

绝缘电阻板卡图片 |
| ||||

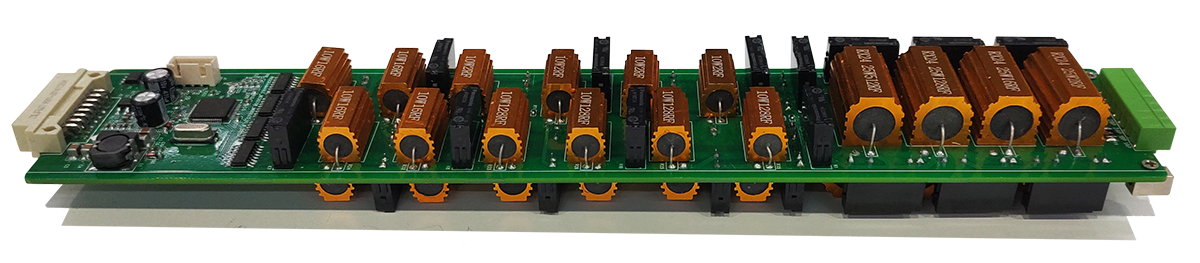

负载电阻板卡图片 | | ||||

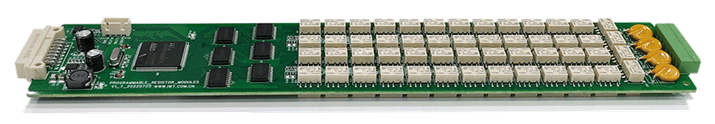

温度电阻板卡图片 | | ||||
